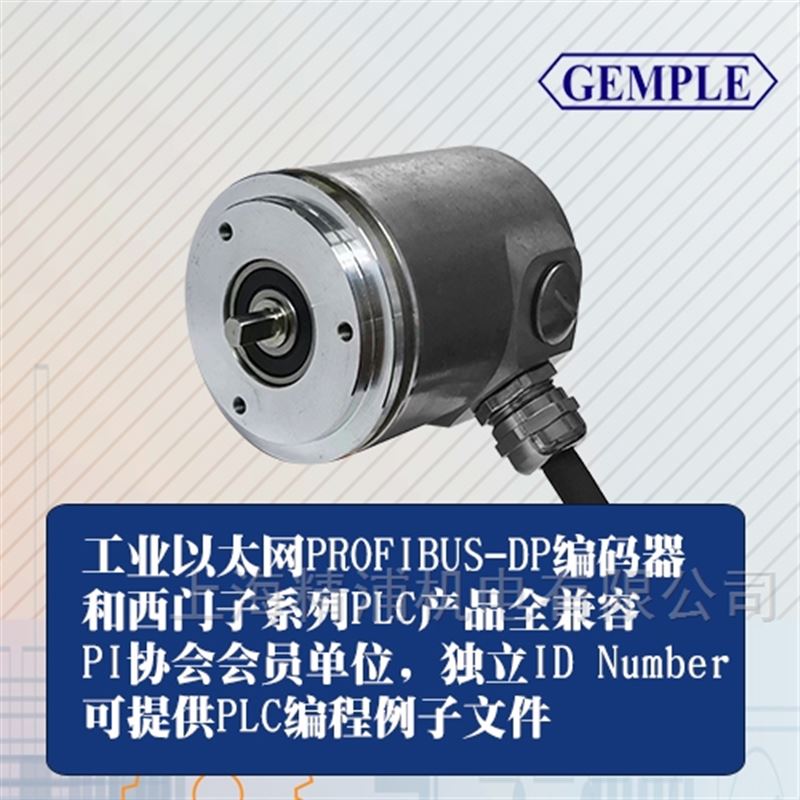

多圈編碼器值，Profibus-DP，Profinet，Canopen，Modbus等總線信號輸出可選 輸出信號：Profibus-DP(可選Profinet，Canopen，Modbus)
工作電壓：10…30Vdc 極性保護
消耗電流：24V，<100mA
連續圈數：4096圈
單圈分辨率：16384(14bits)
重復精度：±2bit
編碼類型：二進制
工作溫度：-20～70℃
防護等級：外殼IP67,轉軸IP65
震動沖擊：20g，10～2000Hz；100g，6ms
允許轉速：2000轉/分
電氣連接：3個M12 電線接頭，徑向
安裝法蘭：夾緊法蘭 實心軸D=10mm
外形特征：金屬外殼，密封雙軸承結構
撥碼開關：7位地址可設，終端電阻可設，中點置位
小知識--多圈值編碼的機械式齒輪箱有4種類型：
1、鐘表式機械齒輪箱
類似于鐘表一類的齒輪箱結構，德國一線廠家都采用這類的齒輪箱結構，主要優點是數據穩定可靠，故障少，我們的編碼器產品就是采用鐘表齒輪箱。
2、游標類機械齒輪箱
日系的多圈編碼器采用游標齒輪箱，但是由于此類齒輪箱加工難度高成本高，所以只有少數廠家采用，未被推廣起來。
3、行星齒輪機械齒輪箱
結構簡單，價格便宜，國內大多數小廠的多圈產品廣泛采用，缺點是精度差，只用于安全監控等粗測量的場合，不能用于自動化控制。
4、齒輪箱偽值
這類編碼器不是真正意義上的值編碼器，齒輪箱的作用只作為開機的基點，后繼的數據都是靠計數的，數據容易出錯，不能用于高度定位比如起重、升降機等和安全相關的場合。
